银行金库视频监控系统案例
一。需求描述
1.1 客户需求
金库作为金融单位最要害，风险程度的部位，其安全防范为重中之重。银行金库监控系统通过完整的网络支持实现中心设备与前端设备的连接和信息传输，保障上级行可通过该系统随时监察下级行守库人员的工作值守状况，以及前端设备的运行情况，实现远端监控管理。
银行金库视频监控系统由一个上级银行监控管理中心及下级银行多个前端图像视频服务器和报警控制器构成，通过银行内联网实现信息传输，为便于主管领导检查工作，可配置移动监察中心子系统。根据金库管理工作的需要，通常对金库周界、金库库门、监控室、清点间以及交接间进行重点监控，系统应用的RFID电子标签技术，可对银行系统内进出车辆、银行内部行包进行跟踪监测。
1.2 应用场景
金库院落入口及周边环境的监控；
金库出入口监控；
金库点钞工作间；
金库交接处监控；
金库内部行包跟踪监控；
二。系统架构

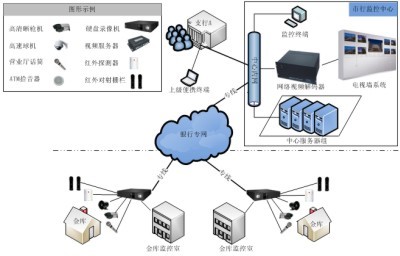

2.1 系统总体结构
2.2.1前端监控设备
前端设备主要包括摄像机、红外探测器、网络视频服务器或硬盘录像机等设备，银行金库视频监控系统中，监控点位置相对但位置比较分散，适合采用多通道视频服务器或硬盘录像机为金库前端核心设备，将前端各摄像机的视频模拟信号转换为网络数字信号，以网络视频监控模式组网。
2.2.2传输网络
前端摄像机到网络视频服务器之间，通过一般视频线缆即可满足传输需求，网络视频服务器将编码转换压缩后的数字视频数据以TCP/IP方式接入银行系统视频专网，供各级监控中心和监控客户端调用监控。
2.2.3管理分发平台
系统建立一管理分发平台，包括管理认证服务器、视频分发调度服务器、媒体服务器、文件服务器、数据库服务器等，对前端设备的接入进行认证，对用户登录系统进行合法性验证，提供视频分发复制和调度功能，提供视频文件存储和检索、回放、下载等功能。
2.2.4监控终端
监控终端分为金库监控室电视墙、市级监控中心大屏/电视墙、监控PC客户端三种，金库监控室为本地监控，市级监控中心为远程数字监控，通过解码器将网络数字视频信号解码输出为模拟视频，接入电视墙，或直接通过监控PC监控。
三。设备
3.1 前端设备
摄像机：各出入口、通道进行监控的摄像机选择红外高清枪型摄像机摄像机，以保证不受光线变化影响视频质量，是想全天候监控；对金库内光线较弱场所的监控，可选择低照度红外枪型摄像机。
视频编码器：视频解码器设备选用领域品牌高清晰视频编码器，可实现H.264编码，清晰度D1（720*576），25帧/秒的实时视频效果，具备双向语音功能，单通道、多通道等一系列设备，完全满足网络视频监控需求。
3.2 管理平台设备
管理平台服务器：应选择品牌服务器以保证管理平台的稳定高效，建议架构双机热备，保证不间断视频监控管理和转发。
网络交换机：选择运行稳定、大品牌网络交换机，以保证管理平台运行稳定可靠。
UPS供电设备：选择运行稳定、大品牌网络交换机，以保证管理平台运行稳定可靠。
3.3 监控终端设备
监控客户端：一般PC机即可实现对网络视频监控系统前端监控点视频流的软件解码输出。
视频解码器：为满足部分监控中心将前端监控点视频上大屏或电视墙的需求，需增加视频解码器设备，视频解码器设备应选择支持前端编码器格式、运行稳定，可实现解码、轮询等功能。
大屏系统：用户自选；
电视墙设备：用户自选
四。功能概述
4.1 认证管理功能
系统内所有用户均有不同级别的权限，用户登入系统后，系统会依据用户的级别给与相应的权限，系统进行分域管理，不同金库内用户不能监控对方，上级监控中心负责人对下级各金库有完全的监控权。
4.2 实时浏览功能
◆多画面监视
PC客户端用户，可根据需要将PC画面分割为单画面、四画面、六画面、九画面、十六画面模式，在每个分割画面上监视不同画面。
◆视频参数设置
系统支持画面参数设置功能，用户可在选定画面上对该路视频的对比度、亮度、饱和度等视频参数进行设置，设置后效果实时反馈在画面上。
◆字符叠加功能
系统支持字符叠加功能，可在视频图像上叠加日期、画面名称等，用户可根据个人爱好选择字符出现的方位。
4.3 云镜控制功能
系统支持对云台和镜头的远程实时控制。云台控制应包含：云台的上下左右转动，巡逻功能，预置位设置功能，云台转动的步进值可设置。镜头的控制应包括变倍、调焦（手动和自动调焦功能）、光圈（手动和自动光圈调节功能）。PC客户端在全屏显示状态下亦可进行云镜控制。
4.4 双向语音功能
系统可对金库前端监控点音频进行采集，也可通过监控中心对前端广播喊话，实现较高保真通话质量的双向语音对讲功能。
4.5 录像检索回放功能
系统支持对录像文件的检索、回放、在线播放功能。
录像文件检索，支持多种检索方式，比如按时间检索，按通道检索，按录像方式检索，按时间检索是指用户设定某个时间段的检索，按录像方式检索指用户对普通录像和报警录像、计划录像方式等，也可自定义多种检索方式，进行模糊智能检索。
录像回放支持快放、慢放、逐帧回放等功能；
五。性能规格
5.1视频监控性能
视频编码压缩标准：H.264，具有压缩比高、清晰度高特点；
实时监视图像分辨率：704×576（D1） /PAL,回放分辨率：528×384（DCIF）/PAL；
视频帧率：1/16——25帧/秒可调；
视频压缩输出码率：16K——2M可调，也可自定义（单位：bps），；
语音编码符合G.711、G.722标准，可双向语音；
兼容多种主流云台控制协议，云镜控制延迟不大于200ms；
录像文件存储不得少于30天，可远程进行录像检索、回放、下载。
5.2前端设备性能
摄像机、网络视频服务器工作稳定，无故障工作时间不小于3000小时；
报警设备响应灵敏、无错报、漏报，失误率控制在2%以下。
